Офтальмоскоп портативный
ОФТА-2,5/3,5, ОФТАп-2,5/3,5
ОФТАд-2,5/3,5, ОФТАш
серии
"Быстрый ответ"


Патент № 3083 от 21.06.95 г.

Регистрационное удостоверение
№ 29/10050500/1205-00

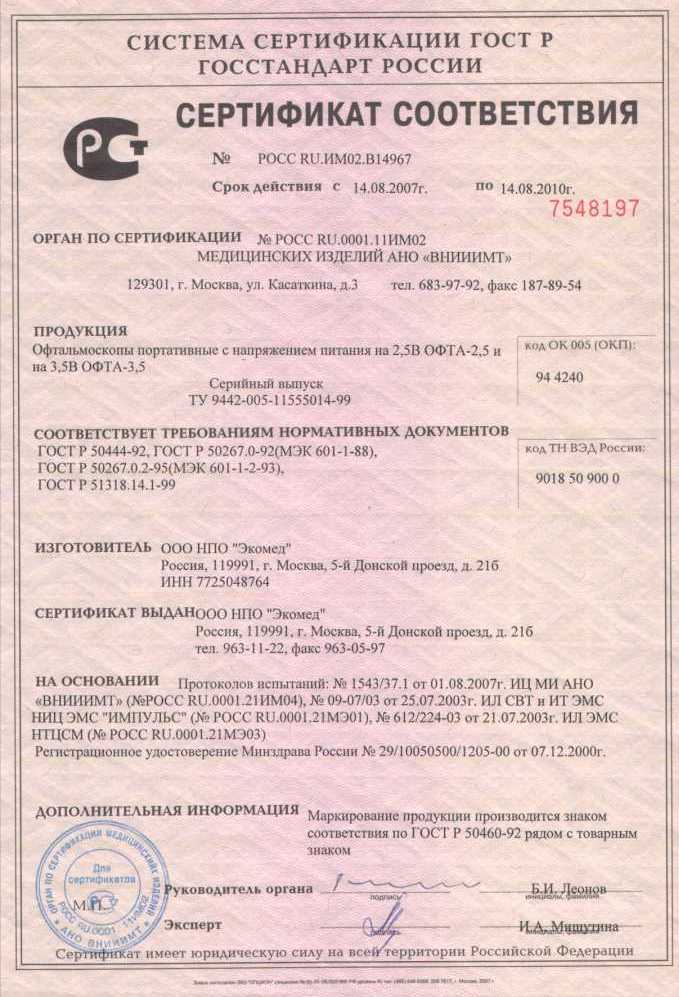

Сертификат соответствия
№ РОСС RU.ИМ02.В14967

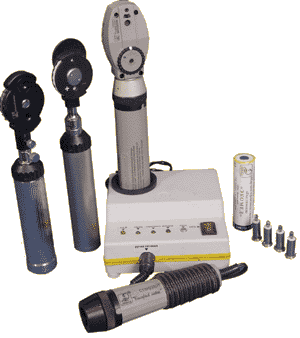

Портативный офтальмоскоп ОФТА-2,5/3,5 (ОФТАд-2,5/3,5) серии "Быстрый ответ"

Спецификация стандартного комплекта поставки:

Наименование Кол-во в комплекте
  Офтальмоскоп портативный ОФТА-2,5/3,5  1
    1. Головка офтальмоскопическая 1 1
  Офтальмоскоп портативный ОФТАп-2,5/3,5  1
    1. Головка офтальмоскопическая 2 1
  Офтальмоскоп портативный ОФТАд-2,5/3,5  1
    1. Головка офтальмоскопическая 3 1
    2. Ручка аккумуляторная РА-2,5 (РА-3,5) 1
    3. Ручка сетевая 4  1
    4. Зарядное устройство У3-2,5 (У3-3,5), совмещенное с источником сетевого питания 4  1
    5. Лампа МНГ-2,5/2,5 (МНГ 3,5/2,5) 3
    6. Батарея аккумуляторная 2НКГЦ (3НКГЦ) 5 2
    7. Предохранитель ВП-1-0,25 5 2
  Офтальмоскоп портативный ОФТАш  1
    1. Головка офтальмоскопическая 6 1
    2. Ручка батарейная с регулировкой яркости 1
    5. Лампа МНГш 3
    8. Футляр укладочный 1
    9. Руководство по эксплуатации 1

1  59 дптр. через 1 ед., 120 лк., 6 светотестов.
2  59 дптр. через 2 ед., 120 лк., 6 светотестов.
3  40 дптр., 100 лк., 4 теста, 4 цвета.
4  При заказе изделия с питанием только от гальванических батареек (типа R14, А, С) эта составная часть не поставляется.
5  При заказе изделия с питанием от гальванических батареек (типа R14, А, С) эта составная часть не поставляется.
6  55 дптр. через 1-2-4 ед., 80 лк., 1 теста, типа MAY

  В приборе реализована защита от боковых засветок и плавный режим поджига галогенной лампы, возможна конфигурация остаточного ресурса аккумулятора, имеется микропроцессор.
  Прибор характеризуется выживаемостью с сохранением всех параметров во всех климатических зонах и любых условиях эксплуатации ( +50°, влажность 100%, вибрации и удары, короткие замыкания).


  По отдельному заказу можно заказать бровный упор (цена согласовывается отдельно).


Комплектность изделия и количество любых составных частей
могут быть изменены по желанию Заказчика.

Назначение

     Портативный офтальмоскоп ОФТА-2,5/3,5 обеспечивает наблюдение глазного дна пациента, освещенного с помощью осветительной системы обычным и сине-зеленым (бескрасным) светом. На глазное дно при обследовании проецируется сетка с горизонтальной шкалой и концентрическими окружностями, которая позволяет оценить экскавацию диска зрительного нерва, диаметры крупных сосудов и размеры патологических образований, а также диагностировать наличие и отсутствие центральной фиксации. Круглые диафрагмы, малая и средняя, позволяют локально осветить небольшие участки глазного дна, представляющие наибольший интерес; щелевая диафрагма предназначена для оценки характера рельефа глазного дна и радужной оболочки и приемлема для иридодиагностики. Сине-зеленый светофильтр позволяет повысить контраст при исследовании сосудистого дерева.

     Глазное дно наблюдается врачом через коррекционную линзу соответствующей рефракции, позволяющую компенсировать амметропию врача и пациента так, чтобы врач видел резкое изображение глазного дна пациента.

     Усложненная оптическая система из прецизионных оптических элементов, оригинально скомпонованная в микроголовке (патент № 3083), позволила достичь возможностей, не имеющихся в аналогичных изделиях других стран-производителей офтальмоскопов.

      Офтальмоскоп ОФТА-2,5/3,5 поставляется с любым рядом светотестов из следующих:

ОФТАP - принятый в России ряд диафрагм
Тип T1Тип T2Тип T3

ОФТАE - принятый в Европе ряд диафрагм
Тип T4Тип T5Тип T6

А - сине-зеленый
     (бескрасный)

Б - пурпурный

В - зеленый

      с вариантами диоптрийного ряда:

Тип D1     +12345. . .2526272829 D
-12345. . .252627282930

Тип D2     +12345. . .2526272839 D
-12345. . .252627282930

Тип D3     +12345. . .2526272829 D
-12345. . .252627282940

      Офтальмоскоп ОФТАд-2,5/3,5 поставляется только со следующим рядом свето- и цветотестов:

Тип T7

Г - голубой

Д - фиолетовый

В - зеленый
      Диоптрийный ряд:

Тип D4     +011.523. . .101111.51213. . .151620
-012. . .788.5910. . .1620




Технические данные и характеристики:

- источник питанияот сети 220 В, 50 Гц/автономный (от аккумуляторной батареи)
- ресурс никелево-кадмиевой батареине менее 500 циклов заряд/разряд
- освещенность поля на расстоянии 200 ммне менее 100 лк
- угловой размер освещенного поля14,5° ± 3°
- коррекция амметропииот -30 до +29 дптр через 1 ед.
- количество сменных оптических тестов, проецируемых на глазное дно пациента (сетка, диафрагмы, щель, светофильтр)6
- потребляемая мощностьне более 10 Вт
- масса
    офтальмоскопа
    зарядного устройства

0,4 кг
1,0 кг
- габаритные размеры
    офтальмоскопа
    зарядного устройства

270х45х36 мм
115х125х60 мм
- гарантийный срок12 месяцев
- послегарантийное сервисное обслуживание (по отдельному договору)до 5 лет
- размеры прибора в чехле260х150х36

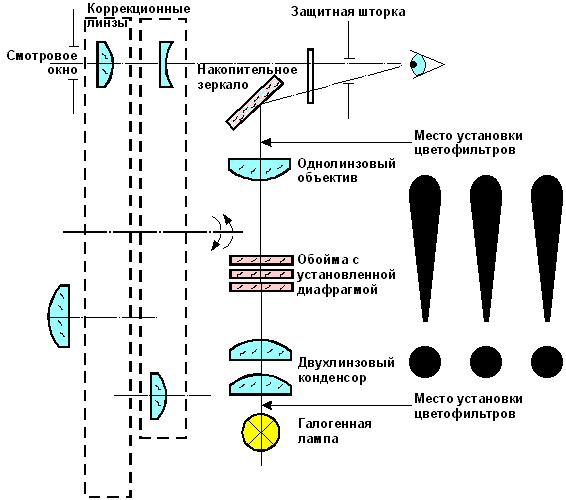

Оптическая схема офтальмоскопа ОФТА-2,5/3,5 - Патент № 3083 от 21.06.95 г.



Протоколы медицинских испытаний: Офтальмоскоп входит в состав следующих наборов сериала "Быстрый ответ":

Рекламный плакат, (1000 x 664) - 132 Кб

При заказе можете указать желательный набор диафрагм и тип диоптрийного ряда, например:

      ОФТА-2,5/3,5 (T2,D2) или
      НДМ-20 (T1, D1 и ОФТАД).

При отсутствии Ваших указаний будут скомплектованы наиболее популярные оптические головки.

Прибор может комплектоваться любыми цвето- и светотестами по вашему выбору.
